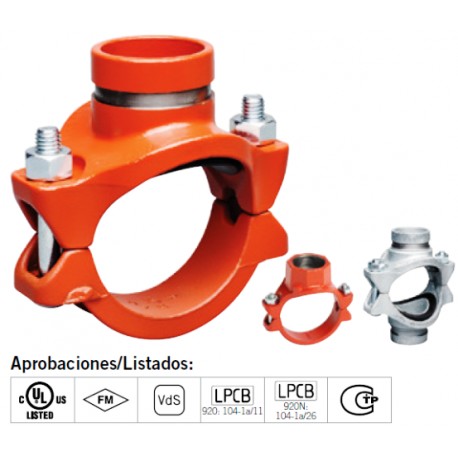

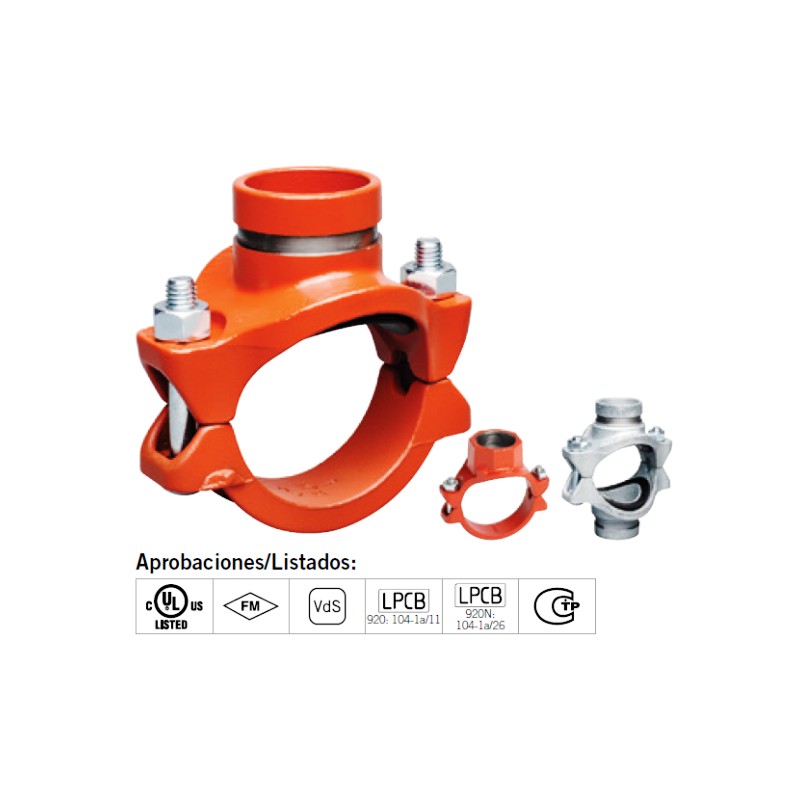

Salida Mechanical-T® Estilo 920 y 920N

Descripción del Producto

La salida Mechanical-T® permite la conexión directa de una derivación en cualquier lugar en que sea posible perforar un orificio en la tubería. El orificio debe perforarse con un tamaño mayor para instalar un anillo de posicionamiento “detector de orificio” que asegure permanentemente la salida en posición. Una empaquetadura sensible a la presión sella el diámetro externo de la tubería.

Se pueden formar conexiones tipo cruz utilizando dos segmentos superiores del mismo estilo y tamaño, con conexiones del mismo o distinto tamaño de derivación. NOTA: los segmentos Estilo 920 y Estilo 920N no se pueden acoplar uno con otro para formar una conexión en cruz.

Las salidas Mechanical-T Estilo 920 y Estilo 920N están disponibles con salida ranurada o con rosca hembra. Especifique su opción en el pedido. Las unidades se despachan pintadas con pernos galvanizados. Hay disponible segmentos galvanizados con pernos galvanizados.

Todos los tamaños de los Estilos 920 y 920N ofrecen una presión nominal de trabajo de 500 psi/3450 kPa en tuberías de acero al carbón Cédula 10 y 40. También se pueden utilizar en tuberías de polietileno o polibutileno (HDPE) de alta densidad. La capacidad nominal en tuberías de HDPE depende de la capacidad nominal de la tubería. Consulte con Victaulic por la capacidad nominal de otras tuberías. No se recomienda usar los Estilos 920 y 920N con tuberías plásticas de PVC.

Las prácticas de tendido estándar de tuberías dictan que las salidas Mechanical-T Estilo 920 y 920N se deben instalar de tal modo que las conexiones principales y derivaciones queden en un ángulo real de 90° cuando se conectan de manera permanente a la superficie de la tubería.
